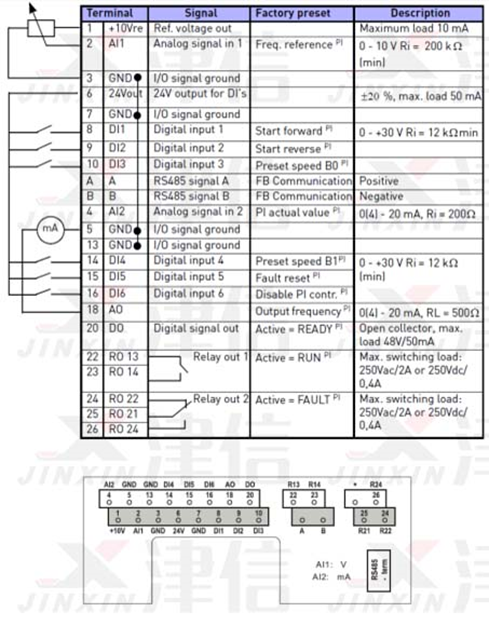

VACON偉肯10系列變頻器接線圖

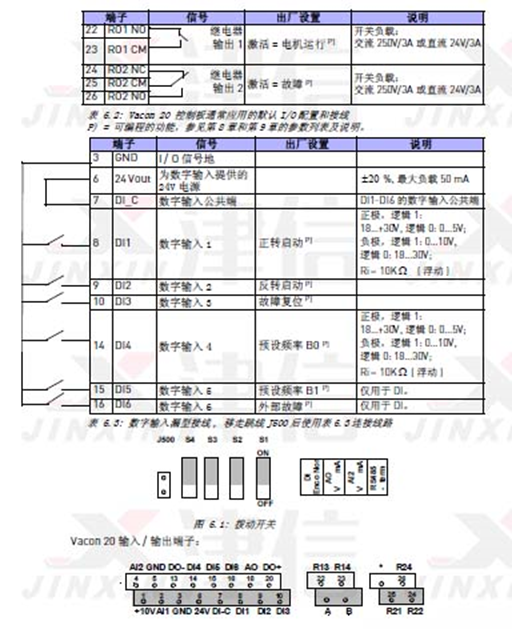

VACON偉肯20系列變頻器接線圖

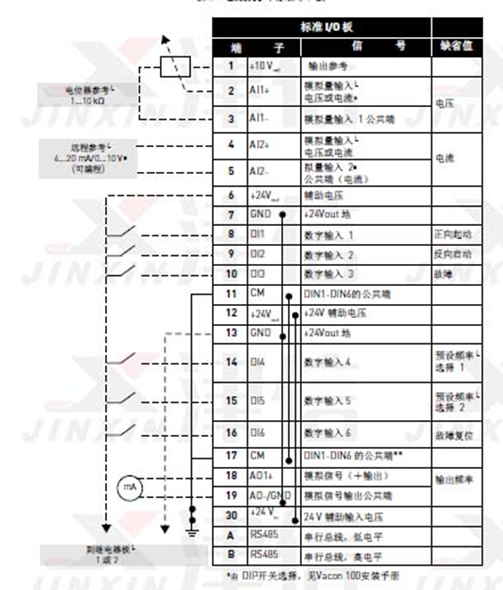

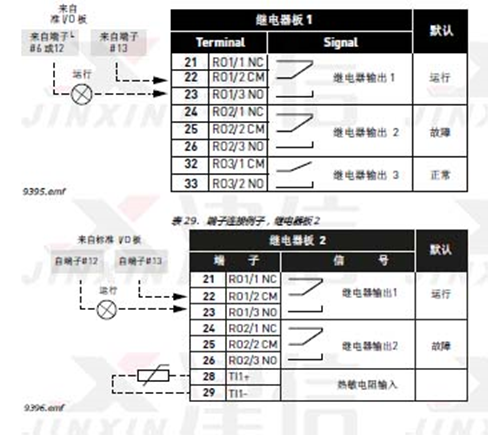

VACON偉肯100系列變頻器接線圖

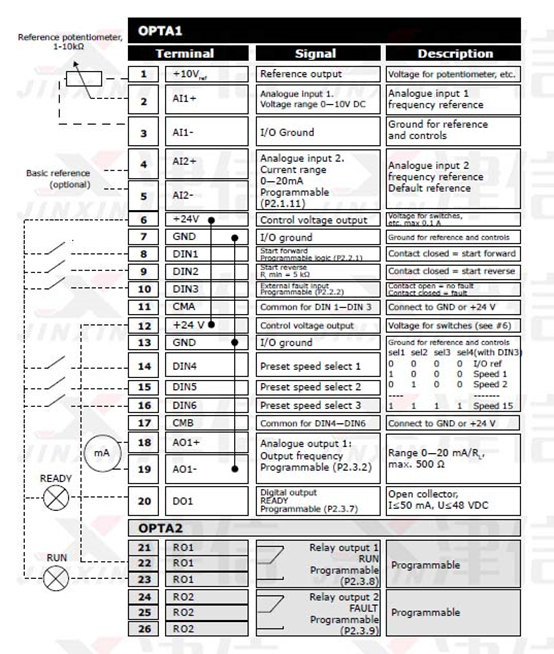

VACON偉肯NX系列變頻器接線圖

一臺偉肯NXL變頻器連接機床主軸，通電后報欠壓故障。一般情況下，欠壓故障是由于輸入電源過低、主電路異常、內部電壓檢測電路異?；蛘咦冾l器受到干擾等問題導致的。

首先對故障進行檢查和確認。拆開變頻器后，對變頻器內部板卡進行清潔，然后檢測電路，發現電路正常。再對存儲器進行檢查，發現存儲器供電也正常。這種情況下變頻器仍然顯示欠壓，基本可以確定存儲器程序出了問題。解決方法是拆下存儲器芯片，重新刷程序。刷完程序后，安裝變頻器并通電后故障消除，通過負載測試也沒出現問題，變頻器修復。

二、偉肯變頻器過壓故障維修案例
一臺偉肯變頻器在運行過程中，突然顯示電壓值超額，這屬于過壓故障。一般過壓故障會在變頻器送電和停機時發生，運行過程中出現過壓故障，一般是由于現場環境問題導致，而停機時出現過壓故障往往是由減速時間或制動電阻問題造成的。 首先檢查環境因素是否出現異常，如果是環境因素，比如雷雨天氣容易導致變頻器跳閘，這時只要斷開電源約一分鐘左右，重新打開電源然后復位即可恢復。但由于環境因素未發現異常，因此考慮變頻器減速時間、負載慣性、制動電阻、外部接線等其他因素。由于變頻器在停止過程中，輸出頻率逐漸下降，負載電機的頻率高于輸出頻率，因此我們分析認為該故障是由變頻器驅動多個負載引起的。由于電動機的轉速存在差異，高轉速的電動機被設定為原動機，低轉速的電動機位于發電狀態，從而引發過壓故障。針對這種情況，我們可以通過修改參數的方式解決，也可以利用負荷分配控制解決故障。

當控制接口顯示在當前故障菜單（FTXX）時按下BACK / RESET 鍵，或者當控制接口顯示在當前故障子菜單（F5.x）時長按BACK / RESET 鍵（大于2 秒），或者通過I / O 端子或現場總線，可以對當前故障復位。
當控制接口顯示在故障歷史子菜單（F6.x）時，長按 BACK / RESET 鍵（大于5 秒），清除所有歷史故障。

二、偉肯變頻器故障代碼詳解
偉肯變頻器的故障和時間記錄存儲在故障歷史子菜單內，用戶可以瀏覽該菜單。下表列出了不同的故障代碼及其發生原因和更正措施。

1、偉肯變頻器故障代碼11-20

2、偉肯變頻器故障代碼11-20

3、偉肯變頻器故障代碼20-50

4、偉肯變頻器故障代碼50以上
