在整體變頻器系統中，根據不同的作用，可能存在好多種電抗器。

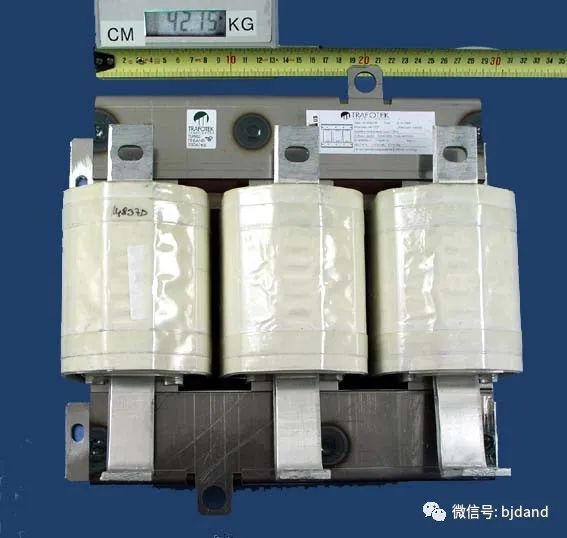

1、在變頻器輸入電源側，有交流電抗器，作用是防止整流非線性器件產生的諧波對電源或外圍系統產生的干擾。

（進線交流電抗器）

2、在變頻器的直流母線側，在正負直流母線有變感式直流電抗器，有隨負載變化電感量隨之變化的特點，可以有效的降低逆變電路對電源產生的諧波干擾。

3、在變頻器輸出側，有輸出電抗器（DU/DT），其作用是減弱變頻器的峰值電壓對電機的影響，起到一個延長電機電纜長度的效果。還有一種輸出電抗器，也是接在變頻器輸出側，這種電抗器叫做正旋波濾波器，其作用是使變頻器輸出電流更接近于正旋波。

（輸出濾波器）

下面談?wù)劯鞣N電抗器可能引發的變頻器的故障：

1. 輸入側交流電抗器常見問題是出現斷相，會引發變頻器出現控制盤無顯示故障或引發缺相故障

2. 一般出廠的機器，沒有人改動情況下，直流電抗器不易出現問題。需要改動的要注意壓緊安裝螺釘，防止出現拉弧。

3. 輸出電抗器出現斷相時，可引發變頻器報輸出缺相故障。

4. 變頻器輸出側的正旋波濾波器，除了有斷相問題外，其電容也有可能出現漏液、擊穿現象，變頻器可能會出現短路、過流等故障。
