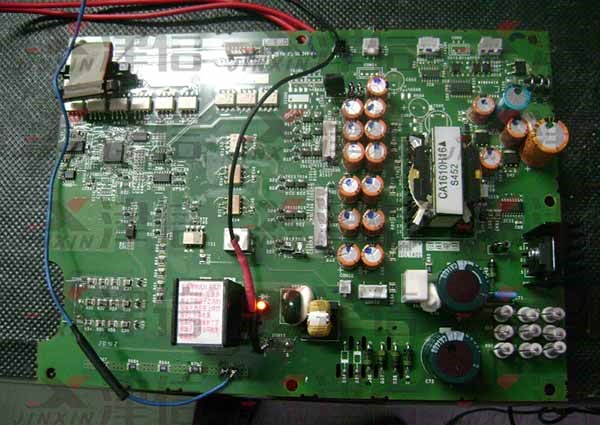

在維修變頻器電路板時，我們需要有電路圖紙才能方便我們快速定位故障和進行修復，那么在沒有圖紙的情況下，我們怎么進行維修呢？

1.要“胸有成圖”

要徹底弄懂一些典型電路的原理，爛熟于心。圖紙是死的，腦袋里的思想是活的，可以類比，可以推理，可以舉一反三，一通百通。比如開關電源，總離不開振蕩電路、開關管、開關變壓器這些，檢查時要檢查電路有沒有起振，電容有沒有損壞，各三極管、二極管有沒有損壞，不管碰到什么開關電源，操作起來都差不多，不必強求有電路圖﹔比如單片機系統，包括晶振、三總線(地址線、數據線、控制線)、輸入輸出接口芯片等，檢修起來也都離不開這些范圍﹔又如各種運算放大器組成的模擬電路，縱它變化萬千，在“虛短”和“虛斷”的基礎上去推理，亦可有頭有緒，條分縷析，弄個明明白白。練就了分析和推理的好功夫后，即使遇到從未見過的設備，也只要從原理上搞明白就可以了。

2.要講究檢修先后順序

講究檢修順序才可找到解決問題的最短路徑，避免亂捅亂拆，維修不成，反致故障擴大。維修就象醫生給人看病，也講究個“望聞問切”。“望”即檢查故障板的外觀，看上面有沒有明顯損壞的痕跡，有沒有元件燒黑、炸裂，電路板有無受腐蝕引起的斷線、漏電，電容有沒有漏液，頂部有沒有鼓起等；“聞”用鼻子嗅一嗅有沒有東西燒焦的氣味，這氣味是從哪里發出的；“問”很重要，要詳細地詢問當事人，設備出故障當時的情況，從情況推理可能的故障部位或元件；“切”即動用一定的檢測儀器和手段，分通電和不通電兩種情況，檢查電路部位或元件的阻值、電壓、波形等，將好壞電路板對比測試，觀察參數的差異等。

其實有很多故障你連萬用表都沒用上就解決了，電路圖自然免了。

3.要善于總結規律

一般有一定的維修經驗積累后，要善于總節分析每一次元件損壞的原因，是操作不當？欠缺維護？設計不合理？元件質量欠佳？自然老化？有了這些分析，下次再碰到同類故障，盡管不是相同的電路板，心里也就有了一點底。例如本人曾經碰到一臺辛辛那提加工中心時好時壞的故障，供應商采取將軟件重裝，減少諧波干擾，乃致將所有的板拆下在其它好的機器上重現故障等手段，拆騰了一個月最后也沒有解決問題。因為本人維修過不少電腦主板的故障，發現時好時壞有不少是上了年份的主板上的電容有問題，我想這對加工中心的控制板也是一樣的，于是將板上的電容全部換掉，結果只用一個小時問題就解決了。

4.要善于尋找資料

自從互聯網出現以來，尋找資料變得非常容易。不明白的設備原理，不明白的電路原理，幾乎都可以從網上找得到，什么IC資料都可以從網上找得到。以前講師傅帶徒弟，徒弟學不學得好要看師傅有沒有心帶。現在不必了，有了互聯網，你的師傅遍及全世界，什么樣的高手都有。當然，學歷不高的話，英語是一道橫在我們面前的溝坎，很多東西都是要有英語基礎才能理解的，例如很多IC資料都是英文的。但有了翻譯軟件，你有這個專業基礎，很多東西連猜帶蒙，也可理解個八九不離十。有了有用的資料，沒圖也就和有圖一樣，沒啥大不了的。

5.要有必要的檢測設備

如果你將維修當成自己的一番事業，那么一定的設備投資是必要的。電烙鐵、萬用表、常用的拆裝工具，牌子不要太差。有條件的話再弄一個100M的雙蹤示波器，再有條件的話，還需要在線維修測試儀。
