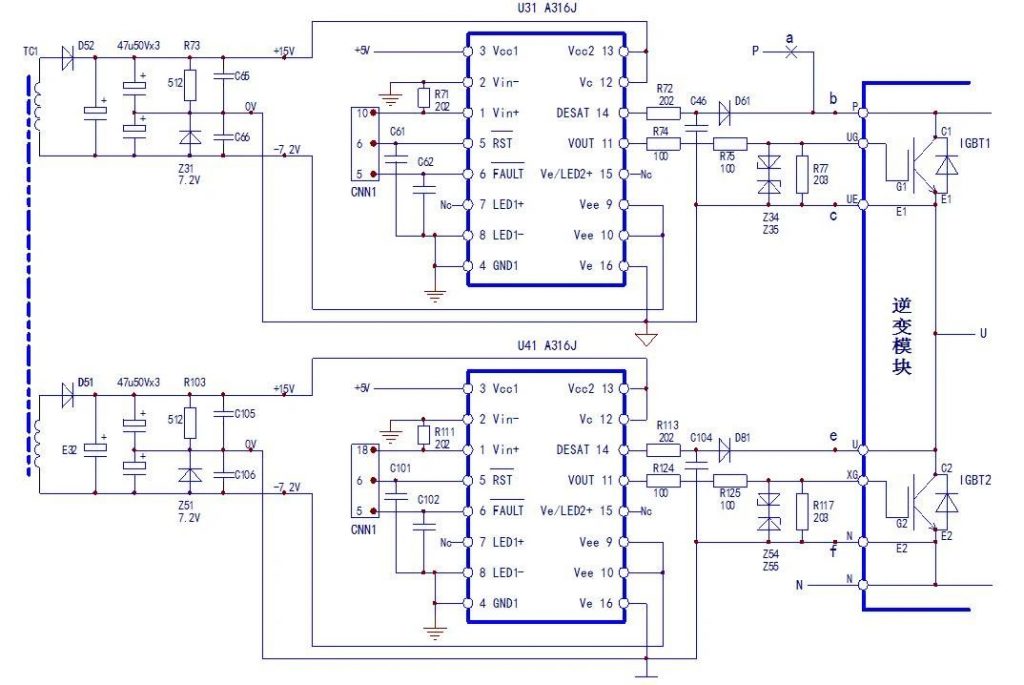

一臺阿爾法變頻器，畫出U相上下臂IGBT的驅動電路圖，可以看到，每相下臂IGBT的驅動電路共用D51、E32直流電源。驅動供電也由穩壓電路分為+15V和-7.2V兩路電源，以形成對IGBT供電的+15V激勵電壓回路和-7.2V的截止電壓回路。驅動IC（A316J）的左側引腳為輸入側電路，右側引腳為輸出側電路。無論是脈沖信號還是OC故障信號，都由內部光耦合器電路相隔離。由PC929相比，因內部已有對OC信號的隔離，可省去外接光耦合器，并且脈沖信號、OC信號和故障復位信號可經控制端子CNN1直接與CPU脈沖輸出引腳相連。在有的變頻器電路中，僅是下三臂IGBT驅動電路采用A316J，上三管采用TLP250等。

 一、電路工作原理簡述（以U上臂IGBT驅動電路為例）：

U31 (A316J)的輸入側的供電為+5V，由CPU主板來的正向脈沖信號輸入到3腳，經2腳到地形成輸入信號通路；U31本身可能產生的OC信號由5腳經CNN1排線端子返回CPU，從CPU來的復位控制信號也由CNN1端子輸入到U31的6腳。整個驅動電路中的六塊驅動IC，其OC信號和復位信號端是并聯的，即檢測到任一臂IGBT有過流故障時，都將OC故障信號以或輸入方式，輸入到CPU；而從CPU來的故障復位信號，也同時加到六片A316的6腳，將整個驅動電路一同復位。

驅動脈沖從A316J的11腳輸出，經R74、R75柵極電阻引入到模塊內部IGBT的G極。R77為柵極旁路電阻，Z34、Z35為柵、射極正負偏壓嵌位穩壓管，保護IGBT的輸入回路的安全。

A316J的14腳外電路與16腳引線并接于IGBT的C、E極，構成IGBT管壓降檢測電路，電路僅由R72、D61、C46三只元件構成，C48吸收瞬態干擾，避免誤保護動作出現。在11腳輸出高電平驅動電壓期間，IGBT1的導通，使D61正偏導通，將b點電位嵌制于OV驅動供電電位上。U31的14腳輸入一個“IGBT良好開通”的低電平信號，驅動脈沖被正常傳輸；因過流或IGBT低效或損壞時，b、c兩點間電壓異常升高，D61反偏截止失去低電平嵌位作用，14腳為高電平狀態，U31內部IGBT保護電路起控，將脈沖信號傳輸通道鎖定，同時令5腳輸出一個低電平的OC信號，通知CPU。直到6腳輸入一個CPU來的低電平復位信號后，U31的故障鎖定狀態才被解除。

二、檢修步驟和方法：

根據驅動電路相關的故障特征，可以有的放矢地進行檢查和修復了。

1、小功率變頻器，逆變輸出電路采用集成型（一體化）模塊，引腳較多，而且直接焊接于電源/驅動板上。在對驅動電路上電進行電壓檢測前，必須先行切斷逆變模塊的供電，待驅動電路檢修完畢后，再將逆變模塊的供電恢復！用壁紙刀或鋼鋸條將上圖a點切開一個2mm以上的缺口，印刷線路板多為雙面的，應將線路板兩面的銅箔條各切開一個口子。切完后，測量一下從P供電線到逆變模塊的P供電引入端子，呈現較大電阻后，再行上電。切忌在只切斷一面的銅箔而另一面銅箔仍舊相連的狀態下上電，避免測量不慎或驅動電路存在故障而造成IGBT的損壞！

2、電路靜態測量（操作控制在停機狀態）：

輸入側電路（A316J的4腳為OV電位點）：3、4腳之間有+5V的供電引入；1腳信號輸入端為接近0V的低電平。5、6腳為接近+5V的高電平。說明A316J輸入端靜態工作點基本正常。

• 若測得1腳有1V（比如+5V）以上的高電平信號輸入，檢查CNN1端子10到CPU脈沖輸出腳的脈沖信號傳輸通道，排除其故障；
• 若測得OC信號輸出腳6腳，為1V以下低電平，加熱焊點，用細鋼針挑開A316J的6腳與線路板的連接，原測量點電壓上升為+5V，說明6腳內部DMOS管子短路，更換A316J。測量點仍為低電平，檢查A316J的6腳至CPU引腳的相關電路，直到6腳電壓值恢復+5V的正常值為止；
• 若測得RST信號輸入腳5腳為1V 以下低電平，加熱焊點，用針挑開5腳與線路板的連接，原測量點電壓上升為+5V，說明A316的5腳內部電路損壞，更換A316J；仍為低電平，檢查CPU主板電路。

    輸出側電路（以16腳為O電位點）：

• 先檢查+15V、-7.2V的驅動供電電源是否正常。若無負壓，檢查穩壓電路并排除；測得輸出電壓偏低，A316有異常溫升，脫開柵極電阻R74，供電電壓正常，為模塊內部IGBT的G、E結漏電損壞，更換模塊；供電電壓仍低，挑開A316的12/13腳，供電電壓恢復為正常值，更換A316J；
• 測量UG、UE端子電壓應為-7V左右。測得負壓僅為3V以下，測得柵極電阻上有電壓降，說明模塊內部IGBT的G、E結漏電損壞，更換逆變模塊；測得柵極電阻上電壓降為OV，更換A316J；
• 檢查R74、R75、Z34、Z35、R77等IGBT柵控回路元件，確保其正常。

3、電路的動態檢測：

• 從三相供電電路中找到b、c、e、f點，并將b、c點和e、f點分別短接，以屏蔽驅動IC中IGBT保護電路OC故障報警功能，令CPU輸出六路脈沖信號；
• 配合操作顯示面板的啟/停操作，可測出正常狀態下的驅動電路的輸入、輸出電壓值（數字表測得），見表：

 在線啟/停狀態下對A316J輸入/輸出信號電壓的測量值

項目	直流電壓檔/停止	直流電壓檔/啟動	交流電壓檔/停止	交流電壓檔/啟動
輸入信號電壓：A316J的2、3腳之間	約0V	0.4V 左右	0V	約0.7V
輸出信號電壓：UG、UE端子電壓	-7V	約+4V	0V	約14V

    注：各機型所測驅動脈沖的輸出信號電壓應相差不大，但輸入電壓值因各種因素的不同，可能有較大差異，但以動、靜態電壓值的顯著變化來判斷故障所在就行了。顯然，用交流電壓檔，測量數值變化更為顯著。

• 檢測A316J的1、2腳之間輸入信號無變化，檢查CPU至A316J的輸入信號通路，并將故障排除；
• 若檢測輸入信號正常，檢測UG、UE端子電壓，正常時交流電壓值約為14V左右；檢測輸出電壓偏低，同時測量+15V供電電壓低落，為電源帶負載能力不足，排除電源故障；檢查電源無故障，可能為A316J內部輸出管低效，導通內阻變大，更換AJ316。

注意：對A316J的在線電壓信號測量， 必須是是斷開逆變模塊550V供電的前提下進行。模塊正常供電情況下，嚴禁測量驅動IC的各腳供電，易造成模塊炸裂！
